Panduan Definitif untuk Pemotongan Laser CNC: Teknologi, Proses & Aplikasi

Di dunia yang semakin digital, pemotongan laser CNC telah menjadi teknologi penting di berbagai bidang, termasuk manufaktur, teknik, dan desain. Panduan ini memberikan pemahaman mendalam tentang pemotongan laser CNC, teknologi, proses, dan aplikasinya. Pemahaman komprehensif ini dapat membuka peluang baru bagi bisnis.

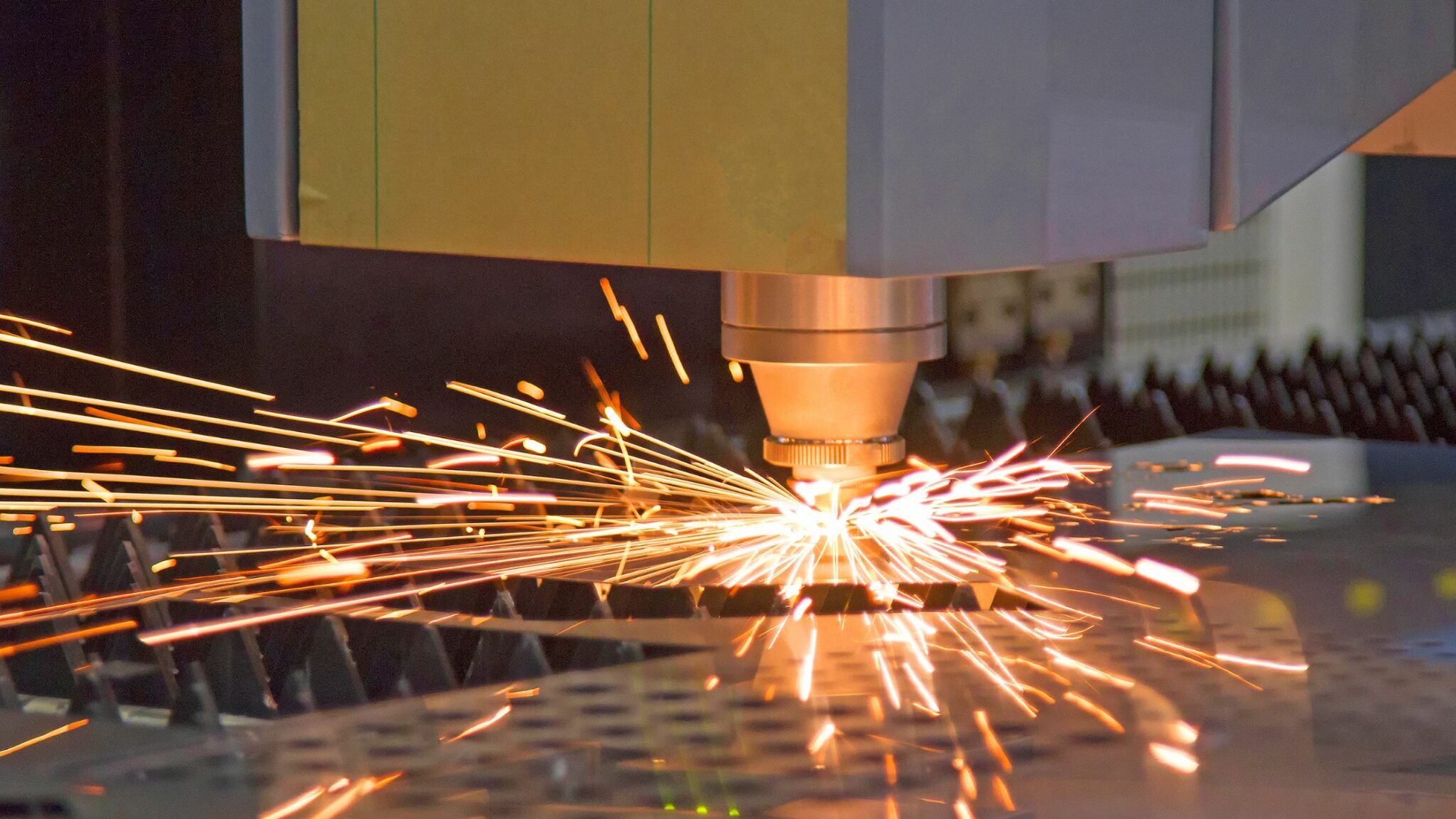

Pemotongan Laser CNC
Apa itu Pemotongan Laser CNC?

Pemotongan laser CNC (Computer Numerical Control) adalah proses manufaktur subtraktif presisi tinggi yang menggunakan sinar laser terfokus berdaya tinggi untuk memotong, mengetsa, atau mengukir material. Dipandu oleh program komputer, optik laser dan/atau benda kerja digerakkan sepanjang jalur yang telah ditentukan. Energi termal laser yang intens menguapkan atau melelehkan material di area yang sangat terlokalisasi, menghasilkan potongan yang sangat akurat dan bersih. Teknologi ini sangat diperlukan dalam industri yang mengutamakan presisi dan pengulangan, termasuk kedirgantaraan, otomotif, manufaktur alat kesehatan, dan elektronik.

Bagaimana Cara Kerja Pemotongan Laser CNC?

Proses pemotongan laser CNC adalah alur kerja sistematis yang mengubah desain digital menjadi komponen fisik. Proses ini dimulai dengan konsep digital dan diakhiri dengan komponen jadi yang telah melalui pemeriksaan kualitas.

  • Desain Digital (CAD): Prosesnya dimulai dengan pembuatan berkas vektor 2D atau model 3D menggunakan perangkat lunak Desain Berbantuan Komputer (CAD). Cetak biru digital ini menentukan geometri dan dimensi yang presisi dari komponen akhir.
  • Pemrograman CAM: Berkas CAD kemudian diproses oleh perangkat lunak Computer-Aided Manufacturing (CAM). Program CAM mengubah desain menjadi instruksi yang dapat dibaca mesin, yang dikenal sebagai G-code. Kode ini menentukan jalur kepala laser, kecepatan potong, daya keluaran, dan parameter penting lainnya. Tahap ini sering kali mencakup "nesting"—penataan strategis beberapa komponen pada satu lembar material untuk memaksimalkan hasil dan meminimalkan limbah.
  • Penyiapan Mesin: Operator mempersiapkan mesin pemotong laser CNC. Proses ini meliputi pemuatan material yang dipilih (misalnya, lembaran baja tahan karat) ke alas pemotong mesin dan memastikannya terpasang dengan aman. Operator kemudian memilih program yang sesuai dan mengonfigurasi pengaturan mesin, seperti panjang fokus laser serta jenis dan tekanan gas bantu.
  • Eksekusi: Proses pemotongan dimulai. Pengontrol CNC mengeksekusi kode-G, mengarahkan kepala laser untuk bergerak di sepanjang jalur yang telah diprogram. Sinar laser terfokus melelehkan atau menguapkan material, sementara aliran gas pembantu koaksial (seperti nitrogen atau oksigen) menyemburkan material cair dari saluran pemotongan (kerf), menghasilkan pemisahan yang bersih.
  • Pelepasan Komponen & Kontrol Kualitas: Setelah siklus pemotongan selesai, komponen yang sudah jadi dipisahkan dari lembaran bahan baku. Komponen tersebut kemudian menjalani pemeriksaan kualitas untuk memastikan dimensi dan fiturnya sesuai dengan spesifikasi desain asli dalam toleransi yang dipersyaratkan. Langkah-langkah pasca-pemrosesan opsional, seperti penghilangan gerinda, pemolesan, atau pelapisan, dapat dilakukan jika diperlukan.

Apa Terminologi Utama yang digunakan dalam Pemotongan Laser CNC?

  • CNC (Computer Numerical Control): Sistem otomatis yang menggunakan instruksi komputer terprogram (G-code) untuk mengendalikan pergerakan dan pengoperasian peralatan mesin.
  • CAD/CAM: Duo perangkat lunak dasar. CAD digunakan untuk merancang komponen, dan CAM digunakan untuk menghasilkan alur alat dan kode mesin.
  • Kerf: Lebar material yang dihilangkan oleh sinar laser selama proses pemotongan. Desainer harus memperhitungkan kerf untuk memastikan akurasi dimensi komponen akhir.
  • Gas Pembantu: Gas (misalnya, Nitrogen, Oksigen, Udara) yang diarahkan ke dalam kerf untuk membersihkan material cair, melindungi lensa, dan, dalam beberapa kasus (seperti dengan oksigen pada baja ringan), membantu proses pemotongan melalui reaksi eksotermik.
  • Zona Terkena Panas (HAZ): Area mikroskopis material yang berdekatan dengan tepi pemotongan yang sifat-sifatnya telah diubah oleh panas laser. HAZ yang lebih kecil umumnya diinginkan karena menunjukkan distorsi termal yang lebih rendah.
  • Panjang Fokus: Jarak dari lensa pemfokus ke titik di mana sinar laser paling terkonsentrasi (titik fokus). Pengaturan posisi fokus yang tepat sangat penting untuk mencapai kualitas dan kecepatan pemotongan yang optimal.
  • Penyusunan: Proses menyusun profil potongan pada selembar bahan mentah dengan cara yang meminimalkan limbah, sehingga mengurangi biaya material.

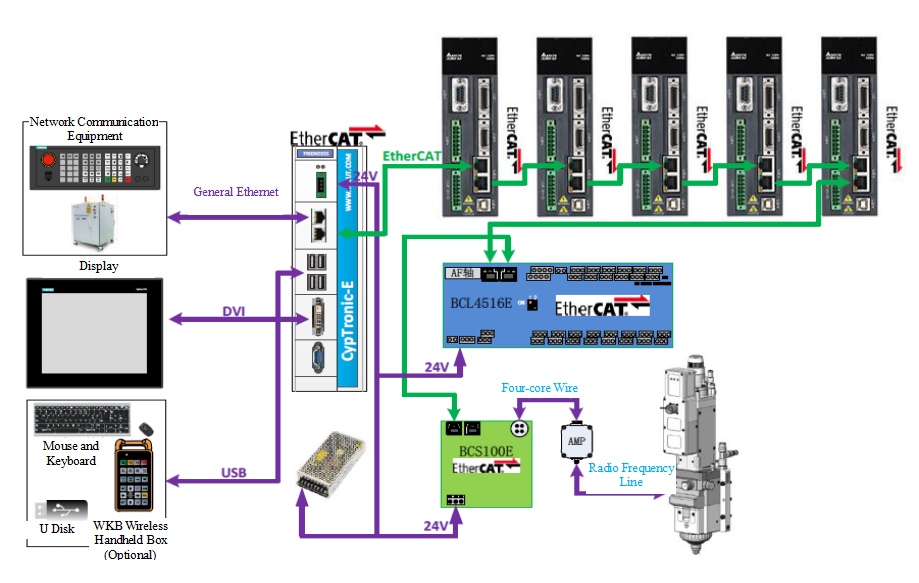

Teknologi Pemotongan Laser CNC

Apa Saja Jenis-jenis Mesin Pemotong Laser CNC?

Pemotong laser CNC terutama dibedakan berdasarkan sumber lasernya, yang menentukan aplikasi idealnya.

  • Pemotong Laser Serat: Menggunakan sumber laser solid-state yang menghasilkan sinar di dalam serat optik. Laser serat terkenal karena efisiensi energinya yang tinggi, perawatan minimal, dan kualitas sinar yang luar biasa. Laser ini merupakan standar industri untuk memproses logam, termasuk material yang sangat reflektif seperti aluminium, kuningan, dan tembaga. Sistem canggih, seperti yang diproduksi Hymson , menawarkan daya keluaran tinggi untuk memotong logam tebal dengan kecepatan luar biasa.
  • Pemotong Laser CO₂: Mesin ini menggunakan campuran gas (terutama karbon dioksida) yang distimulasi oleh listrik untuk menghasilkan sinar laser. Laser CO₂ memiliki panjang gelombang yang lebih panjang, sehingga sangat efektif untuk memotong material non-logam seperti akrilik, kayu, kulit, dan tekstil. Meskipun dapat memotong logam tipis, laser ini kurang efisien dibandingkan laser serat untuk tujuan ini.
  • Laser Nd:YAG (Yttrium Aluminium Garnet yang Didoping Neodymium): Jenis laser solid-state berbasis kristal. Meskipun kurang umum digunakan untuk pemotongan umum saat ini, laser ini dapat menghasilkan daya puncak yang sangat tinggi, sehingga cocok untuk pemotongan material tebal, pengelasan, dan pengukiran kontras tinggi pada logam dan keramik.

Mesin juga diklasifikasikan berdasarkan sumbu geraknya (misalnya, 3 sumbu untuk pemotongan 2D, 5 sumbu untuk komponen 3D yang rumit), yang menentukan kompleksitas geometris komponen yang dapat diproduksi.

Apa saja aplikasi umum pemotongan laser CNC?

Ketepatan dan fleksibilitas pemotongan laser CNC menjadikannya teknologi penting di berbagai sektor:

  • Otomotif: Pembuatan komponen sasis, panel bodi, dan elemen interior yang rumit.
  • Dirgantara: Memotong logam paduan berkekuatan tinggi dan tahan panas untuk komponen badan pesawat, komponen mesin turbin, dan braket dengan toleransi yang ketat.
  • Elektronik: Menorehkan wafer silikon, memotong stensil untuk papan sirkuit, dan memproduksi komponen presisi untuk barang elektronik konsumen.
  • Medis: Membuat instrumen bedah, stent, dan implan ortopedi khusus dari logam dan polimer bermutu medis.
  • Arsitektur & Struktural: Membuat panel logam dekoratif, papan tanda khusus, dan komponen baja struktural.

Apa keuntungan menggunakan pemotongan laser CNC?

  • Presisi dan Kompleksitas yang Tak Tertandingi: Mencapai toleransi seketat ±0,1 mm, memungkinkan terciptanya desain yang sangat rumit yang tidak mungkin dilakukan dengan metode tradisional.
  • Kualitas Tepi yang Unggul: Sebagai proses non-kontak, proses ini menghilangkan tekanan mekanis pada material, menghasilkan tepi yang halus dan bebas gerinda yang seringkali tidak memerlukan finishing sekunder.
  • Efisiensi Material Tinggi: Kerf yang sangat sempit memungkinkan penyusunan komponen yang rapat, memaksimalkan pemanfaatan material dan mengurangi sisa material.
  • Zona Terkena Panas Minimal (HAZ): Energi yang terfokus menghasilkan HAZ yang sangat kecil, meminimalkan distorsi termal dan menjaga integritas struktural material, yang sangat penting untuk lembaran tipis.
  • Fleksibilitas: Satu mesin dapat memproses berbagai macam bahan dan ketebalan hanya dengan menyesuaikan parameter pemotongan dalam perangkat lunak.
  • Kecepatan Tinggi dan Produktivitas: Sistem laser serat modern, seperti yang ditawarkan oleh Hymson , mencapai kecepatan pemotongan yang sangat tinggi, secara signifikan mengurangi waktu siklus dan meningkatkan produktivitas secara keseluruhan.

Jenis material apa yang dapat dipotong menggunakan mesin pemotong laser CNC?

  • Logam: Baja Karbon, Baja Tahan Karat, Aluminium, Kuningan, Tembaga, Titanium. (Laser serat optimal untuk logam).
  • Plastik: Akrilik (PMMA), POM (Delrin), PETG. (Catatan: Memotong PVC sangat tidak disarankan karena melepaskan gas klorin beracun).
  • Bahan Organik: Kayu (Kayu lapis, MDF), Kulit, Kertas, Karton, Gabus.
  • Tekstil: Katun, Kain Felt, Poliester, Sutra.
  • Busa: Polietilena, Poliuretana, Polistirena.
  • Komposit: Komposit tertentu seperti serat karbon dapat dipotong, tetapi memerlukan ventilasi khusus dan kontrol parameter.

Mesin pemotong laser CNC

Kesimpulan

Pemotongan laser CNC telah memantapkan dirinya sebagai landasan manufaktur modern, menghadirkan kombinasi kecepatan, presisi, dan fleksibilitas yang tak tertandingi. Dari desain awal hingga produk akhir, teknologi ini memungkinkan produsen untuk memproduksi komponen kompleks dengan kualitas dan efisiensi yang luar biasa. Seiring kemajuan teknologi, penyedia terkemuka seperti Hymson terus mendorong batasan dengan solusi laser serat yang lebih canggih, cerdas, dan otomatis , yang memberdayakan industri untuk berinovasi dan mengoptimalkan proses produksi mereka untuk masa depan.
